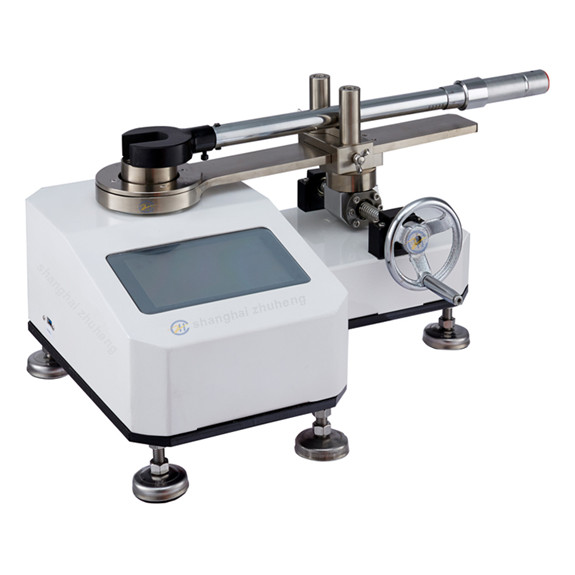

210n.m記憶數據數字式扭力扳手測試儀 手動數顯式螺紋件扭力檢測儀

SGCMY210n.m記憶數據數字式扭力扳手測試儀簡介

我司生產供應的210n.m記憶數據數字式扭力扳手測試儀（又稱扭力扳手測試儀）可用于有扭矩要求的螺紋緊固擰緊工件，測量、檢定各種定力式扭力扳手，數顯式扭力扳手、預置扭力扳手、扭力起子、螺絲刀和各種涉及擰緊力的儀器和產品。該產品可順逆時針操作，可預設定扭矩值。可通過USB數據線直接和電腦連接通訊，可通過上位機軟件對存儲的數據進行下載、查看、分析備份、刪除、打印輸出可優先控制螺紋緊固。適用于儀器螺絲鎖緊、等對螺絲鎖緊有較高要求，對鎖緊精度要求較高的場合。應用于電力、輕工、機械、發動機、內燃機、電動車、摩托車、汽車、船舶、飛機等制造行業。

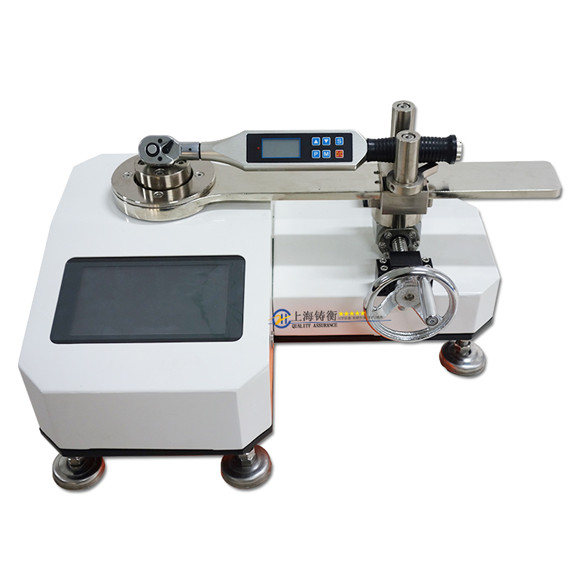

210n.m記憶數據數字式扭力扳手測試儀圖片（檢測數顯扭力扳手擰緊力）

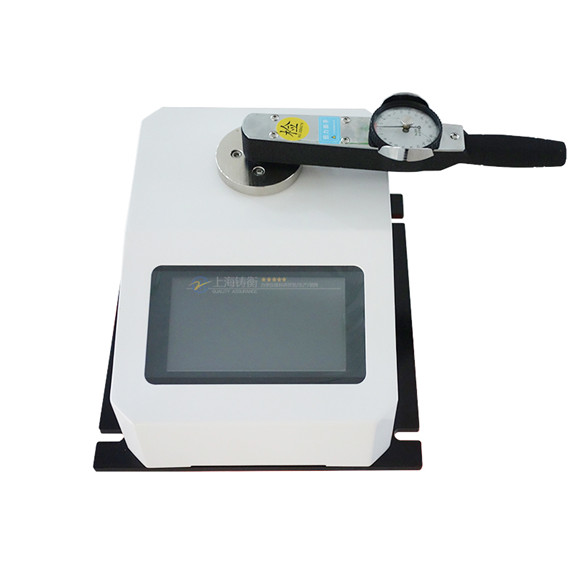

210n.m記憶數據數字式扭力扳手測試儀圖片（檢測表盤扭力扳手擰緊力）



210n.m記憶數據數字式扭力扳手測試儀圖片（檢測預置扭力扳手擰緊力）

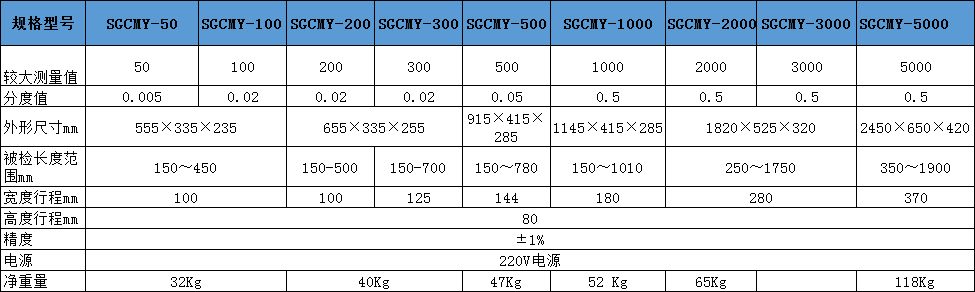

210n.m記憶數據數字式扭力扳手測試儀規格參數



210n.m記憶數據數字式扭力扳手測試儀功能特點：

1、高精度、高分辨率、采樣速度快、全屏顯示。

2、采用高精度扭矩傳感器，具有扭矩方向提醒。

3、7寸觸摸屏顯示，峰值保持功能。

4、四種單位互相轉換，可供選擇（N·m、kgf·cm、lbf·in、lbf·ft）。

5、實時、峰值兩種模式可隨意切換。

6、實時顯示，表盤顯示，曲線顯示。

7、實時顯示時間，日期。

8、設置上下限，超量程提醒。

9、可以存儲峰值數據，里面存儲的數據可以進行查看，也可以用U盤導出來。

10、中英文界面顯示，可以根據需求自由切換。

11、可以根據扭力扳手設定對應的編號。



210n.m記憶數據數字式扭力扳手測試儀液晶觸摸屏顯示界面圖：

1、中英文切換界面

2、主界面顯示：

3、曲線和指針顯示界面：

4、數據存儲界面

1、 功能按鍵

a、單位鍵，當前單位不能滿足測試要求時，可對著單位位置單擊一次，依次顯示單位（N·m、kgf·cm、lbf·in、lbf·ft），可輪流切換。

b、峰值鍵，默認狀態下為實時值，若需要峰值可單擊峰值，實時和峰值可輪流切換。

c、置零鍵，在實時值狀態下按此鍵可回歸零位。

d、切換鍵，按此鍵進入表盤、曲線顯示界面。

e、存儲鍵，可以對當前數值進行儲存，通過查看鍵可以查詢所存儲數據。

F、菜單鍵，進入菜單鍵，可以對設備進行標定調試（非技術人員不能隨便進入）

2、電源接口：連接電源使用儀器（本儀器直接插220V電源使用）。

3、承力四方孔：與被檢物的四方測頭連接。

4、被檢物：如記憶扭矩2000n.m雙針式緊固檢測扭矩扳手 控制扭矩直讀式扭力矩扳手、460n定值式預置扭力矩扳手 聲鳴報警機械式雙刻度定扭矩緊固扳手等。

5、手輪：旋動手輪即可進行檢測。

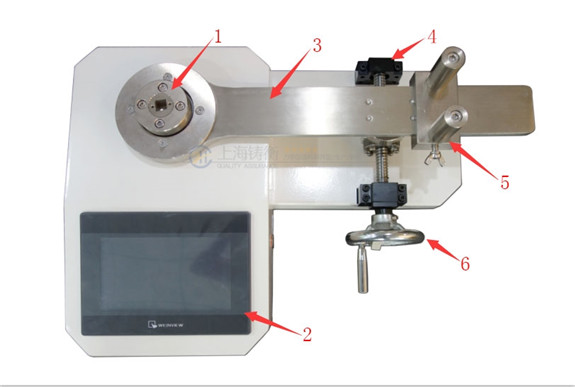

210n.m記憶數據數字式扭力扳手測試儀部件組成的平面示意圖：



1- 傳感器受力頭：出廠時根據扭矩扳手方頭尺寸配備若干個轉換測試頭，與被檢物的四方測頭連接；

2- 顯示器：觸摸屏顯示窗可設置和顯示扭力值等；

3- 水平受力桿；

4- 螺桿；

5- 高度調節鈕：可調節平臺高度使被測扭矩扳手處于水平狀態，如不在水平狀態可能會導致測量誤差； 左右調節鈕：調節測試平臺使其適合被測扭矩扳手的臂長，也可調節測試平臺的方向以適應扭矩扳手的正反向測量；

6- 驅動手輪：給被測扭矩扳手正反向加載或卸載；

承力四方孔尺寸

不能隨意碰撞承力四方孔，以免造成破壞。下面是承力四方孔的平面圖：



210n.m記憶數據數字式扭力扳手測試儀操作步驟

1、插好電源連接線，放入承力四方孔。

2、打開硬開關。

3、放好被檢物，將被檢物的四方測頭放入該檢定儀的承力四方孔內。

4、被檢物的尾部不碰到外物，調整好高度調節塊和長度調節塊，顯示屏清零。

5、搖動手輪，開始檢測。

6、檢測時若要變換單位，按“單位切換”鍵，四種單位互相切換，按一下就切換一個單位。

210n.m記憶數據數字式扭力扳手測試儀工作環境

1、操作溫度：-10℃~40℃。

2、操作濕度：≤90%RH、。

3、周圍無震動源和無腐蝕性環境。
